SpecWin Pro 5.0 integriert sämtliche Spektrometer in eine einheitliche Softwareumgebung und bietet ein verbessertes Spektralerfassungskonzept. Fortschrittliche Goniometer-Module mit automatischer Justagekompensation und Sequence Calculator erhöhen Strahlcharakterisierungsgenauigkeit. Die SMU-Einbindung erlaubt VCSEL-Pulsmessungen mit Pulsdauern ab zehn Mikrosekunden ohne zusätzliche Programmierung. Mit dem modularen TOP300/CAS 140D-System samt View-Finder-Kamera lassen sich Near-Eye-Displays präzise testen. Standardkonforme Exporte in EULUMDAT und IES sowie reluxkompatibles UGR-Reporting optimieren Laborprozesse und Dokumentation. Das anwenderorientierte Design beschleunigt Einrichtung, Analyse und Berichtserstellung.
Inhaltsverzeichnis: Das erwartet Sie im Artikel
Neues Update ermöglicht Exportformate EULUMDAT, IES sowie fehlerfreie UGR-Berechnung

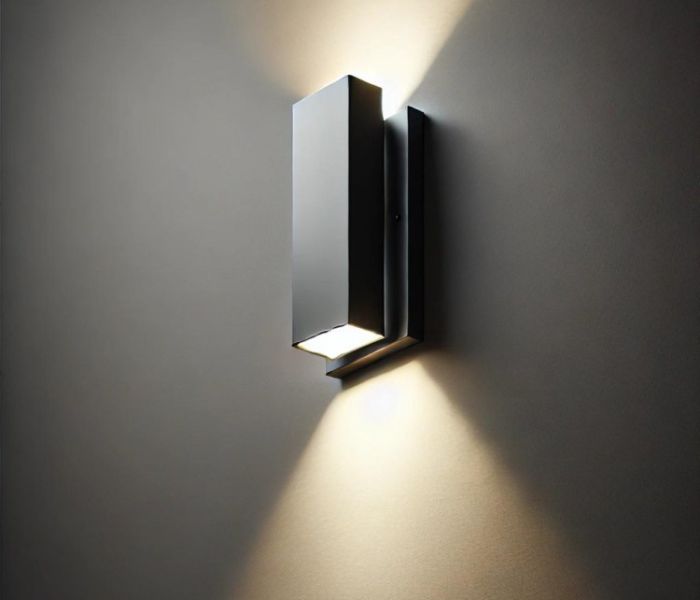

Leuchte mit beidseitiger Abstrahlcharakteristik (Foto: Instrument Systems GmbH)
Mit der Einführung von SpecWin Pro 5.0 stellt Instrument Systems eine einheitliche Softwarelandschaft für alle Spektrometer vor, die eine intuitive Bedienung und umfassende Auswertungskonzepte kombiniert. Standard-Exporte nach EULUMDAT (LDT) und IES (IESNA LM-63) werden ergänzt durch die Integration der CIE-Norm 190:2010 und eine verfeinerte UGR-Berechnung für Relux-Anwendungen. Die modulare Plattform steigert die Messgenauigkeit, optimiert Auswerteprozesse und passt sich flexibel an unterschiedliche Versuchsaufbauten an und gewährleistet dadurch höhere Effizienz in Forschung.
Minimierung des Verrechnungsfehlers zwischen Sequenzen steigert Messgenauigkeit deutlich enorm
Der integrierte Sequence Calculator im Goniometer-Modul ermöglicht die automatische Kombination und Auswertung mehrerer Messsequenzen mit unterschiedlichen Prüfobjektorientierungen. Damit lassen sich auch Leuchten mit komplexen, beidseitigen Emissionsprofilen vollständig abdecken und analysieren. Ein adaptiver Korrekturalgorithmus gleicht Justageabweichungen aus und minimiert Rechenfehler zwischen den Sequenzen. Durch verbesserte Interpolation werden hochdetaillierte Strahlungsdaten erzeugt. Diese können unmittelbar als normkonforme EULUMDAT- oder IES-Dateien exportiert und in Planungs- oder Simulationssoftware weiterverwendet werden, sowie lückenlos versioniert und nachvollziehbar archiviert.
Schnell gepulste VCSELs messen jetzt komfortabel über SpecWin Pro 5.0
Durch die neue SMU-Schnittstelle von SpecWin Pro 5.0 können Anwender Source Measure Units gängiger Marken wie Keithley Instruments oder Vektrex Inc. direkt nutzen, um VCSELs mit Pulsdauern bis zehn Mikrosekunden zu messen. Die Parametersteuerung erfolgt in derselben Softwareumgebung wie die Spektralanalyse, wodurch externe Programmierschritte entfallen. Dies vereinfacht die Versuchsdurchführung im Labor erheblich, verbessert die Synchronisation zwischen Stromversorgung und optischer Messung und erhöht die Messgenauigkeit nachhaltig und beschleunigt den Analyseprozess spürbar.
±1,2° Messspot-Erfassung gewährleistet schnelle und hochpräzise Near-Eye-Display-Analyse im Labor

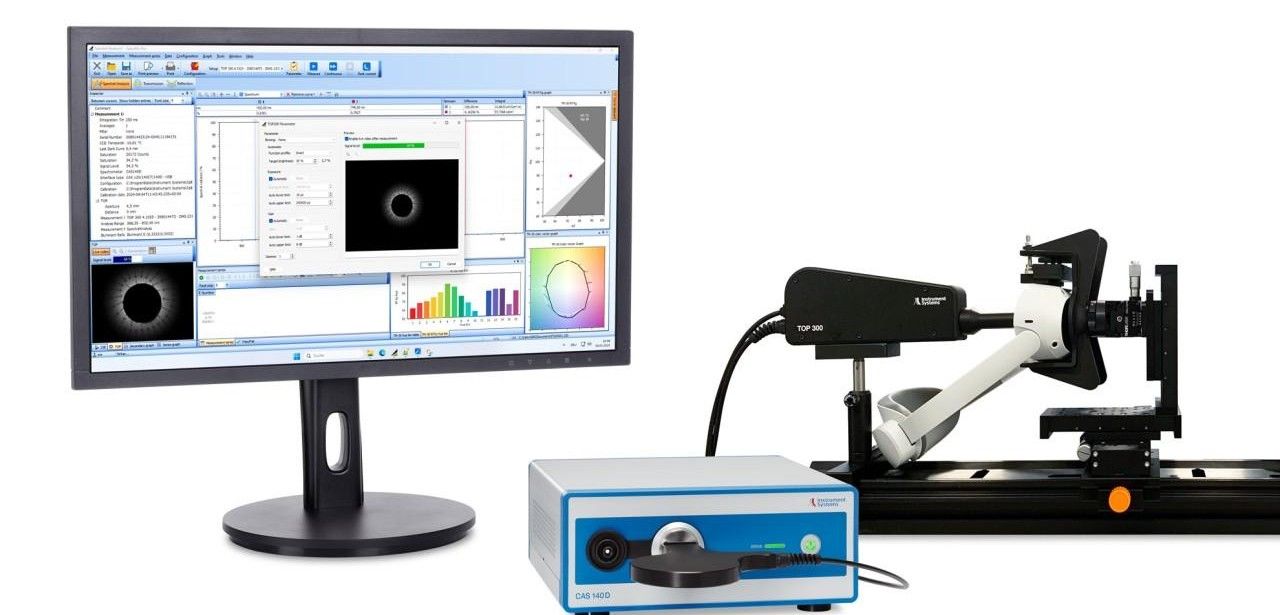

Mit dem speziell entwickelten TOP300-Messzubehör erhalten AR/VR-Brillenhersteller eine passgenaue Lösung zur Bewertung von Near-Eye-Displays. Kombiniert mit dem kalibrierten CAS 140D-Spektrometer misst das System Winkelbereiche bis ±1,2°, die der Blickfeldwahrnehmung des menschlichen Auges nachempfunden sind. Die integrierte View-Finder-Kamera erlaubt eine exakte Positionierung des Prüflings, was die Vergleichbarkeit der Ergebnisse erhöht und eine konsistente Messqualität bei verschiedenen Testreihen sicherstellt. Zudem reduziert das System manuelle Justageaufwände, verbessert die Datengenauigkeit und unterstützt automatisierte Workflow-Abläufe.
TOP300 CAS 140D mit View-Finder Kamera steigert Genauigkeit Effizienz
Die Software SpecWin Pro 5.0 bietet eine integrierte Messplattform mit präziser Steuerung aller verfügbaren Spektrometer von Instrument Systems. Detaillierte Goniometer-Funktionen inklusive Sequence Calculator und Interpolationsalgorithmen ermöglichen umfassende Strahlcharakterisierungen. Verbesserte SMU-Kopplung garantiert exakte Strom-Spannungs-Pulsmessungen mit µs-Genauigkeit bei VCSEL-Tests. Das TOP300/CAS 140D-Modul mit View-Finder-Kamera sichert reproduzierbare Near-Eye-Ergebnisse. Standardnamen wie EULUMDAT, IES und Relux-UGR runden das Reporting ab und vereinfachen Projektorganisation. Sie sorgen für konsistente Auswertungen und beschleunigen Forschungsabläufe.
